R系列罗茨真空泵

R系列罗茨真空泵

英帕真空R系列罗茨真空泵采用一-对8字形转子在泵壳中作等速反向转动而

产生吸气和排气气作用。罗茨真空泵不能单独使用，只有串联前级泵方可使用。

建议选用英帕V系列单级旋片油泵、D系列双级旋片油泵、LGB系列无油螺杆泵

作为前级泵。

高可靠性:

1、采用进口油封、轴承，轴封处跳动量≤0.02mm, 防止漏油。

2、泵体设计含溢流阀，具备自动防止过载功能。

3、泵转子支承采用可靠的消隙结构、高精度斜齿轮，可在高压差下长期运行。

R系列罗茨真空泵参数

R系列罗茨泵			R30	R70	R150	R300	R600	R900	R1200	R1800	R2500	R5000
抽气速率(50Hz)		L/s	30	70	150	300	600	900	1200	1800	2500	5000
极限全压力(50Hz)		Pa	5*10
电机功率(50Hz)		Kw	1.1	1.1	2.2	4	7.5	11	11	18.5	22	45
转速(50Hz)		rpm	2980
最大允许压差		Pa	8*10³			6*10³	4*10³			3*10³
溢流阀压差		Pa	4*10³
连接	进气口径	mm	50	80	100	150	200	280	250	250	320	320
连接	排气口径	mm	50	80	100	150	200	200	200	250	320	320
重量		Kg	80	98	210	290	790	830	880	1200	1450	2000

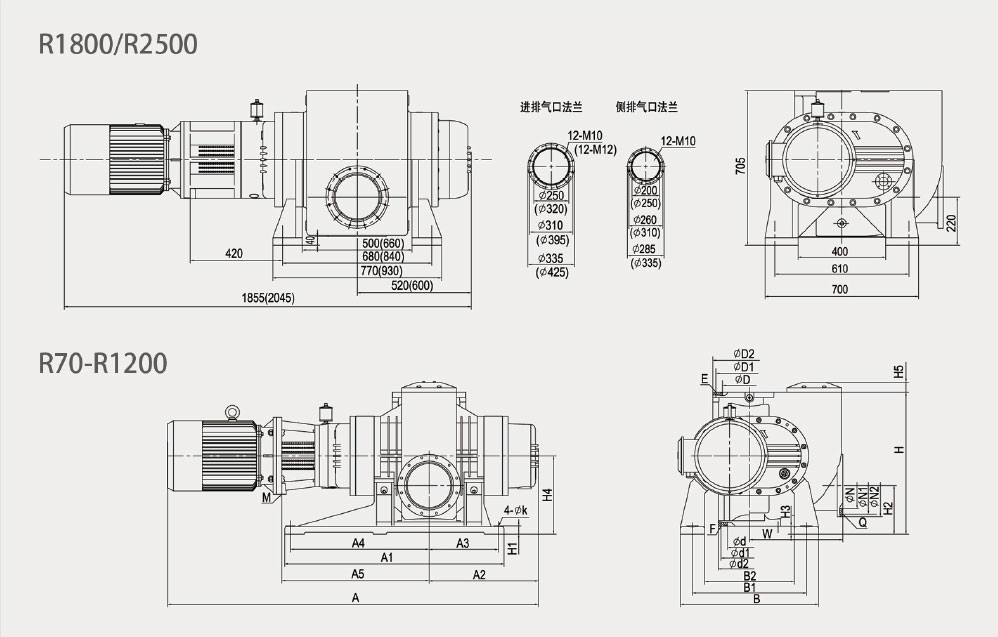

型号	A	A1	A2	A3	A4	A5	B	B1	B2	H	H1	H2	H3	H4	H5	K	D	D1	D2	E	d	d1	d2	F	N	N1	N2	W	Q	M
R70	752	560	223	177.5	342.5	--	294	240	184	288	28	118	38	175	28	14	80	125	145	4-M8	80	125	145	4-M8	80	125	145	192	4-M8	--
R150	900	640	252	195	385	--	400	320	260	365	26	145	40	225	35	20	100	145	170	4-M10	100	145	170	4-M10	100	145	170	245	4-M10	--
R300	1074	800	332	275	465	--	400	320	260	403	30	158	53	243	32	20	150	195	220	8-M10	150	195	220	8-M10	150	145	170	285	4-M10	--
R600	1355	830	393	277.5	482.5	557	574	480	354	560	39	205	40	345	38	24	200	250	275	8-M10	200	250	275	8-M10	200	250	275	375	8-M10	M20
R900	1565	900	435	250	600	610	554	460	354	565	55	210	45	350	38	24	200	250	275	8-M10	200	250	275	8-M10	200	250	275	375	8-M10	M20
R1200	1690	1000	500	316	632	670	630	520	410	590	37	220	35	355	45	24	250	310	335	1 2-M10	200	310	335	12-M10	200	260	285	425	12-M10	M20
